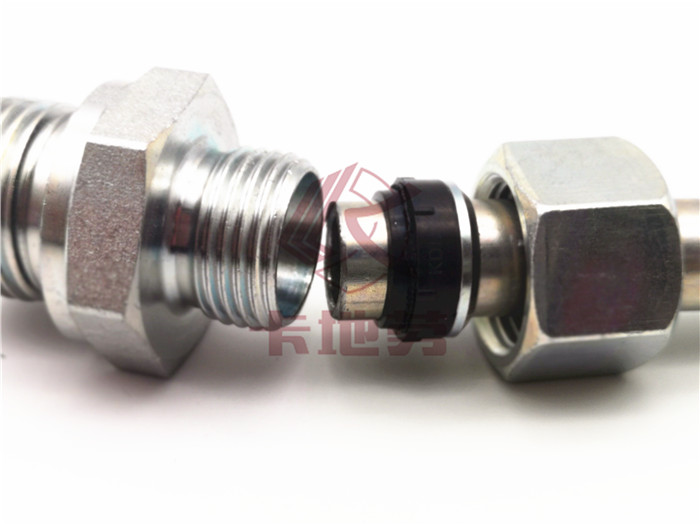

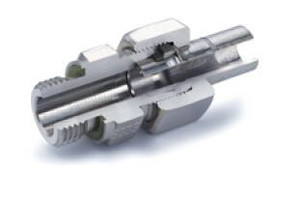

EO2型卡套接頭裝置過程 裝置前要確保TUBE管銜接端的表面沒有缺陷(無凹陷、凸起或刮痕等,否則 將難以密封),端面切割成了90°,而且去除了管內外毛刺。 新的卡套接頭裝置過程: (1)將TUBE管完全刺進接頭本體內并頂住肩部;用手指擰緊螺母(如圖1) (2)在螺母和本體6 點鐘的方位畫一條線做記號(如圖2、圖3)。 (3)牢牢固定接頭本體,將螺母緊固1-1/4圈停在9 點鐘的方位(如圖4) 【闡明:對于1/16”、1/8”、3/16”(或2、3、4mm)的卡套接頭,只需要旋轉3/4圈停在3點鐘的方位】。 EO2型卡套接頭拆開后重新裝置過程: (1)拆開后的卡套接頭如圖5所示; (2)把帶有卡套和螺母的TUBE管刺進接頭本體,直到前卡套到位(如圖6)。 (3)先用手?jǐn)Q緊螺母,然后用扳手旋轉到拆開之前的方位(就是第1次裝置時擰1-1/4圈或3/4圈后的方位),再用扳手略微擰過一點點(如圖7)。2、 EO2型卡套接頭裝置后查看 卡套接頭如果沒有擰到位,就有或許發生泄露(有或許其時不漏,但會成為運轉后的危險)?,F(xiàn)場管理人員能夠通過如下三種方法進行查看: (1)查看卡套接頭上的符號,看是否擰了1-1/4圈(或3/4圈); (2)拆開卡套接頭,看卡套是否牢固的卡在TUBE管上; (3)用空隙檢測規進行檢測。 方法(1)簡單易行,在管道通氣或通水前后都能夠進行。讓工人嚴格依照圖1~圖4的過程裝置了幾個卡套接頭,用空隙檢測規檢測后都符合要求,拆開后卡套也是十分牢固的卡在TUBE管上。 方法(2)只適用于管道通氣或通水之前的檢查。 方法(3)也十分簡單,如果檢測規無法刺進空隙,闡明接頭已充沛緊固。如果能夠刺進空隙,闡明還需要進行緊固??障稒z測規能夠讓供貨商提供或許單獨購買。但需要闡明的是不同品牌的卡套接頭擰緊后的“空隙”或許紛歧樣(沒有驗證),因而不同品牌的卡套接頭主張用該品牌配套的檢測規來進行查看。 用檢測規查看雖然很簡便,但不或許所有工人都裝備,即便裝備了,工人也紛歧定會自覺使用。因而還是必須要求工人裝置卡套接頭時要做好記號,管理人員通過記號和檢測規來檢查是否擰緊。

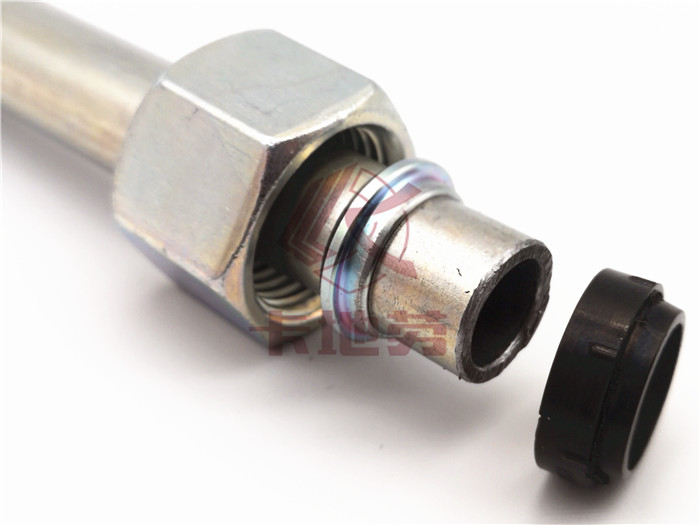

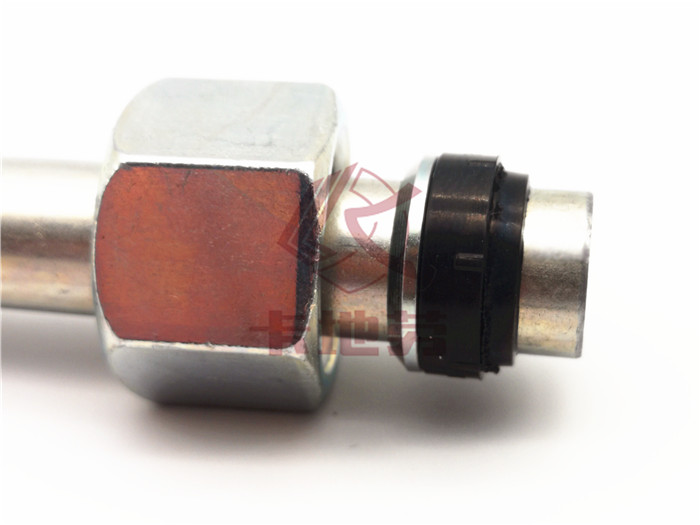

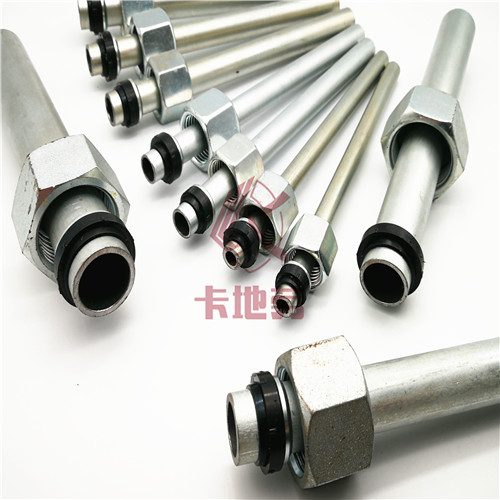

【查看】E02型功能螺母卡套產品介紹: 型式:E02型功能螺母卡套 密封方法:彈性橡膠24°錐面貼合密封; 契合規范:適配國內外各品牌契合ISO8343-1,DIN2353,DIN3861的24°錐卡套式管接頭,適配各品牌契合規范的24°錐卡套螺母; 適用管道:各種公制金屬鋼管及塑料管(碳鋼,不銹鋼,銅,鋁,聚酰胺...等契合規范的精細管材); 密封卡套可供標準及資料:公制6L-42L , 6S-38S(詳見標準表) / 鍍鋅碳鋼卡環+NBR密封環,不銹鋼316L卡環+VITON密封環,鍍鋅碳鋼卡環+VITON密封環,NBR或VITON密封環也可獨自訂貨用于后期保護維修更換; 典型應用場合:汽車工業自動化,液壓機械,注塑機械,工程機械,重型機械,船舶工業,造紙職業......等各類液壓,氣動,水路,光滑管路連接體系;是現在世界上應用最廣泛的管路連接件。

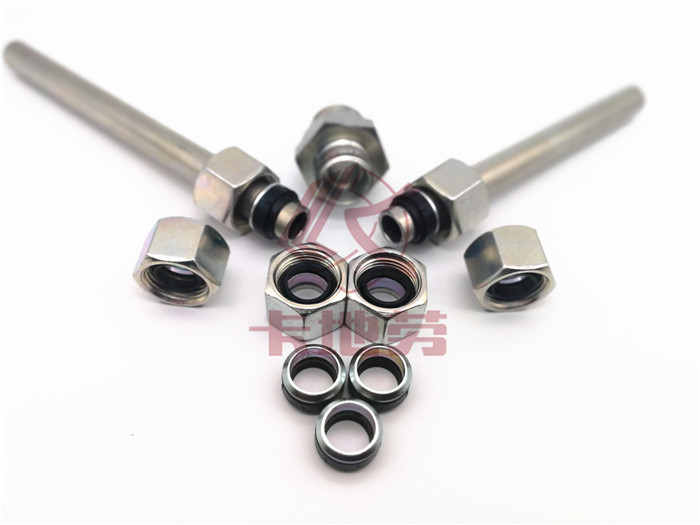

【查看】KDL超密封卡套標準,規格及應用 型式:KDL超密封卡套; 密封方式:彈性橡膠24°錐面貼合密封; 符合標準:適配國內外各品牌符合ISO8343-1,DIN2353,DIN3861的24°錐卡套式管接頭,適配各品牌符合標準的24°錐卡套螺母; 適用管道:各種公制金屬鋼管及塑料管(碳鋼,不銹鋼,銅,鋁,聚酰胺...等符合標準的精密管材); 密封卡套可供規格及材料:公制6L-42L , 6S-38S(詳見規格表) / 鍍鋅碳鋼卡環+NBR密封環,不銹鋼316L卡環+VITON密封環,鍍鋅碳鋼卡環+VITON密封環,NBR或VITON密封環也可單獨訂購用于后期維護維修更換; 典型應用場合:汽車工業自動化,液壓機械,注塑機械,工程機械,重型機械,船舶工業,造紙行業......等各類液壓,氣動,水路,潤滑管路連接系統;是目前世界上應用最廣泛的管路連接件。
【查看】預裝是E02型卡套接頭的最重要環節,直接影響到密封的可靠性。一般需求專用的預器,管徑小的接頭能夠在臺鉗上進行預裝。 是E02型卡套接頭式接頭日常運用中需求注意的七個方面為了更加全面的介紹卡套球閥、卡套接頭的各項性能、規格、參數等等,咱們將持續發布最新常識,協助我們了解更多的信息。 1、預裝是E02型卡套接頭的最重要環節,直接影響到密封的可靠性。一般需求專用的預器,管徑小的接頭能夠在臺鉗上進行預裝。卡套接頭主要有卡套式直通管接頭、卡套式端 直通接通頭、卡套式三通管接頭等型式。即使是同一廠家一批貨,這幾種接頭體上錐形孔的深度往往不相同,成果就會造成走漏,而此問題往往被忽視。正確的做法是,管子一端 用什么樣的接頭體銜接,對應的銜接端則用相同類型的接頭預裝,這樣能最大極限地防止呈現走漏問題。 2、管子端面應平齊。管子鋸斷后應在砂輪等工具上打磨平齊,而且去除毛刺,清洗并用高壓空氣吹凈后再運用。 3、預裝時,應盡量保持管子與接頭體的同軸度,若管子偏斜過大也會造成密封失效。 4、預裝力不宜太大使卡套的內刃剛好嵌入管子外壁,卡套不該有顯著變形。在進行管路銜接時,再按規定的擰緊力安裝。
【查看】E02型功能螺母卡套標準的很多,我把相關的標準都給你,你看看你要什么標準的 1、卡套式端直通管接頭(GB/T 3733-2008) 2、卡套式錐螺紋直通管接頭(GB/T 3734-2008) 3、卡套式端直通長管接頭(GB/T 3735-2008) 4、卡套式錐螺紋長管接頭(GB/T 3736-2008) 5、卡套式直通管接頭(GB/T 3737-2008) 6、擴口式彎通管接頭(GB/T 5630-2008) 7、擴口式可調向端彎通管接頭(GB/T 5631-2008) 8、擴口式組合彎通管接頭(GB/T 5632-2008) 9、擴口式可調向端三通管接頭(GB/T 5633-2008) 10、擴口式組合彎通三通管接頭(GB/T 5634-2008) 11、卡套式可調向端彎通三通管接頭(GB/T 3743-2008) 12、卡套式錐螺紋彎通三通管接頭(GB/T 3744-2008) 13、卡套式三通管接頭(GB/T 3745-2008) 14、卡套式四通管接頭(GB/T 3746-2008) 15、卡套式焊接管接頭(GB/T 3747-2008)
【查看】E02型卡套接頭安裝過程: 1、預裝。 卡套接頭即 使是同一廠家的同一批貨,這幾種接頭體上錐形孔的深度一般不一樣,作用就構成了走漏,而此疑問一般被忽視。卡套接頭預裝是最重要的環節,直接影響到密封的 可靠性。通 常需求專用的預裝器。管徑小的接頭能夠在臺鉗上進行預裝。具體做法是,用一個接頭體作為母體,將螺母、卡套壓緊到管子上即可。主要有卡套式直通 管接頭、卡套式端直通接通頭、卡套式三通管接 頭等型式。 管子一端用什么樣的接頭體聯接,對應的聯接端則用一樣類型的接頭預裝,這樣能最大極限地防止出現走漏疑問。 管子端面應平齊。管子鋸斷后應在砂輪等東西上打磨平齊,而且去掉毛刺,清洗并用高壓空氣吹凈后再用。 預裝時,應盡量堅持管子與接頭體的同軸度,若管子偏斜過大也會構成密封失效。 預裝力不宜太大。應使卡套的的內刃剛好嵌入管子外壁,卡套不應有明顯變形。在進行管路聯接時,再按規則的擰緊力裝置。φ6-10mm卡套的擰緊力為 64-115N、φ16mmr 259N、φ18mm的為450N。 如果在預裝時卡套變形嚴厲,會失掉密封作用。如果不知道,能夠上“F.T.N管件網”看看。 2、 阻撓參加密封膠等填料。有人為了取得非常好密封作用,在卡套上涂上密封膠,作用密封膠被沖入液壓體系中,構成液壓元件阻尼孔堵塞等缺陷。 3、 聯接管路時,應使管子有滿足的變形余量,防止使管子遭到拉伸應力。 4、 聯接管路時,應防止使其遭到側向力,側向力過大會構成密封不嚴。 5、 聯接管路時,應一次性緊好,防止屢次拆開,否則也會使密封功用變差。
