卡套式管接頭的組成部分 卡套式管接頭由三部分組成:接頭體、卡套、螺母。當卡套和螺母套在鋼管上刺進接頭體后,旋緊螺母時,卡套前端外側與接頭體錐面貼合,內刃均勻地咬入無縫鋼管,構成有用密封。 雙卡套接頭具有銜接牢靠、耐壓能力高、耐溫性,密封性和反復性好、裝置檢修方便、作業安全可靠等特色。 雙卡套接頭的作業原理是將鋼管刺進卡套內,運用卡套螺母鎖緊,沖突卡套,切入管子而密封。它與鋼管銜接時不需焊接,有利于防火、防爆和高空作業,并能消除焊接不小心帶來的壞處。因而它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為先進的銜接件。適用于油、氣、水等管路銜接。 卡套式管接頭的預裝步驟 ①預裝是卡套式管接頭的重要環節,直接影響到密封的可靠性。一般需求專用的預器,管徑小的接頭能夠在臺鉗上進行預裝。卡套式管接頭主要有卡套式直通管接頭、卡套式端 直通接通頭、卡套式三通管接頭等型式。即使是同一廠家一批貨,這幾種接頭體上錐形孔的深度往往不相同,成果就會形成泄漏,而此問題往往被忽視。正確的做法是,管子一端 用什么樣的接頭體銜接,對應的銜接端則用相同類型的接頭預裝,這樣能大極限地避免出現泄漏問題。 ②管子端面應平齊。管子鋸斷后應在砂輪等工具上打磨平齊,并且去除毛刺,清洗并用高壓空氣吹凈后再運用。 ③預裝時,應盡量保持管子與接頭體的同軸度,若管子偏斜過大也會形成密封失效。 ④預裝力不宜太大使卡套的內刃剛好嵌入管子外壁,卡套不該有顯著變形。在進行管路銜接時,再按規定的擰緊力安裝。ф6-1卡套的擰緊力為64-1 15n、16фmmr 259n、ф18mm 的為450n。如果在預裝時卡套變形嚴峻,會失掉密封效果。

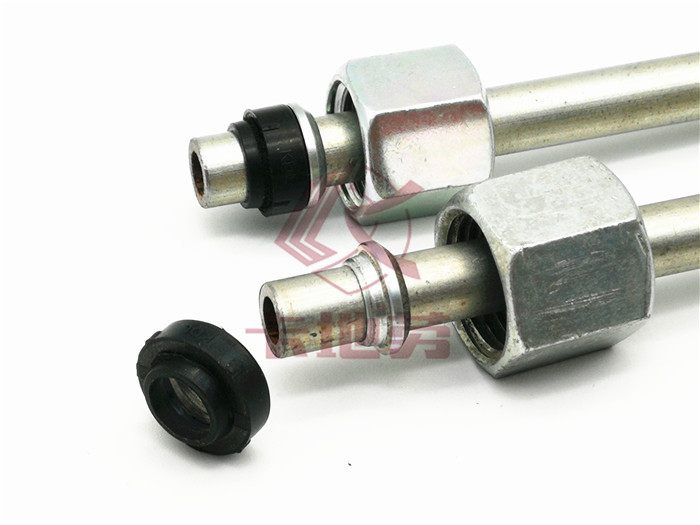

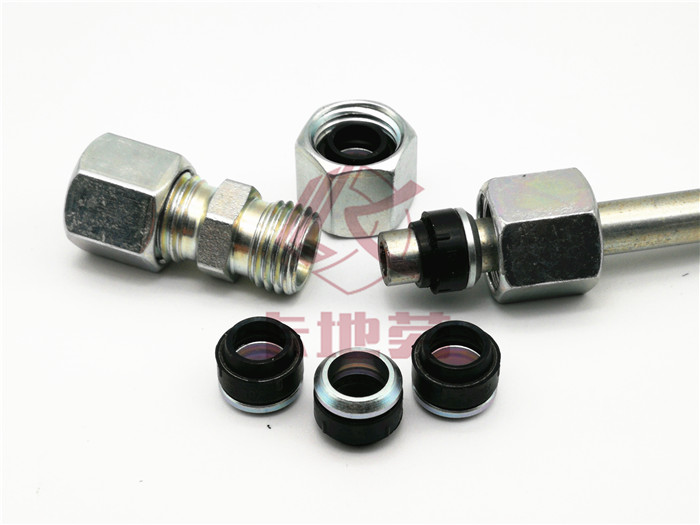

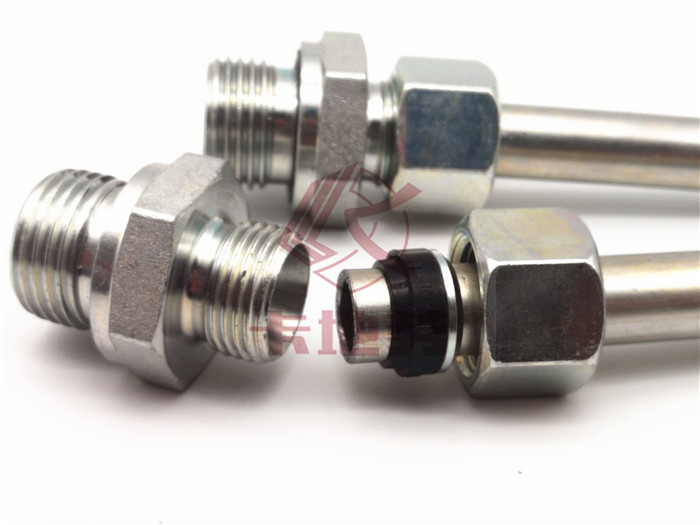

【查看】EO2型功能螺母卡套的形式許多,卡套是在內圓一端具有鋒利刃口的金屬環。聯接時先把接頭體旋入液壓元件的接口,然后把接收放入接頭體頂緊 ,再用螺母把卡套壓緊。在壓緊過程中,卡套的刃口便切入接收的外表面,構成密封面, 一同卡套發生變形而拱起,與接頭體的內錐面接觸而構成球形密封面??ㄌ兹锌谀芊袂腥胗凸埽锹?lián)接和密封的要害,否則在作業中有或許 發生油管拔脫事端。 EO2型功能螺母卡套自誕生至今已閱歷了多次改進與展開,80年代首要結構特點是選用漸進式多刃卡套,包括兩片漸進作業刀刃,一個止動邊和喇叭形狀的環尾,大大提高了接頭的交變抗彎強度和抗拉出強度,止動邊則指明了裝置到位點,然后提高了裝置的牢靠性。到了90年代卡套式管接頭又將卡套傳統的剛性密封改為更為牢靠的彈性密封,一同選用定位環使卡套在定位環內精確定位,接頭不需要預裝,不只提高了裝置的牢靠性,并且降低了裝置難度,提高了裝置效率。
【查看】EO2型功能螺母卡套安裝時會比較常見出現的問題: 1、EO2型功能螺母卡套街頭漏氣的原因 一般螺母卡套會由于為連接至頂部棱角邊會導致其接入不夠形成密封線,或者沒有安裝要求進行安裝導致螺旋超過指定圈數,或者安裝時傾斜導致螺母卡套切入不均勻,或者質量不好導致。 2、EO2型功能螺母卡套安裝如何省力 如何安裝沒有安裝規定使阻力摩擦變大就會使安裝費力,在相關銜接處抹油可以省力不少,在接頭體上螺紋部分抹上少許油,卡套與24度錐接觸面、卡套與壓緊螺母接觸面都抹上少許油。
【查看】EO2型功能螺母卡套接頭為防止振蕩、泄露、熱沖擊、不正確裝置所造成的嚴重而且會造成巨大損失的問題供給牢靠、防走漏密封的連接。 防走漏密封性能 裝置在質量良好的EO2型功能螺母卡套管上時,即使在惡劣工作條件下卡套管接頭也不會走漏。這是因為,這種卡套管接頭依賴于金屬對金屬機械密封。通過擰緊接頭螺母就可以把卡套冷擠壓在卡套管上。 易于裝置 EO2型功能螺母卡套管接頭總是可檢測的。開始裝置好后,運用間隙檢測規能使裝置人員或檢查人員保證卡套接頭已充分緊固。如果螺母現已恰當擰緊,那么檢測規就不能放進螺母六角形端頭與接頭本體之間。 簡略的裝置與一貫的初始裝置可檢測性最大程度地減少了裝置錯誤。 什么使我們異乎尋常?EO2型功能螺母卡套接頭的優異性能源自多種規劃特點的結合。

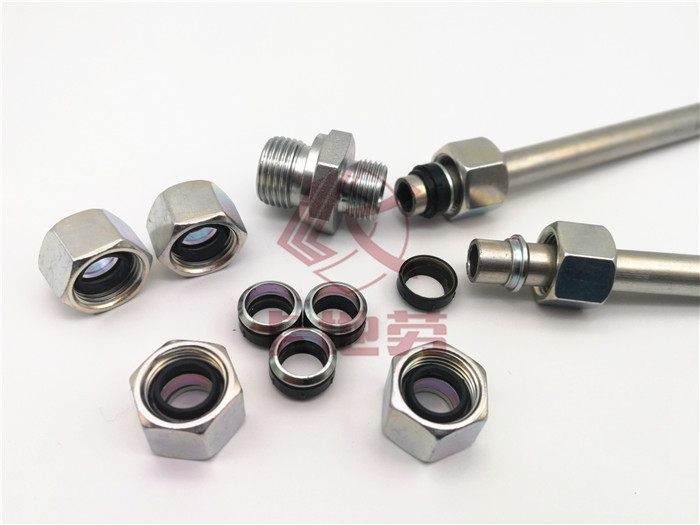

【查看】跟著石油、化工、天然氣、煉油等行業的迅速發展、對產品質量要求日趨嚴厲的今日,操控設施對這些液態氣態的產品的質量起到了至關重要的效果,卡套接頭的出現使得這么產品的密封性能大大提高。 EO2型卡套接頭由三部分組成:接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后,旋緊螺母時,卡套前端外側與接頭體錐面貼合,內刃均勻地咬入無縫鋼管,形成有用密封。 EO2型卡套接頭具有銜接可靠、耐壓才能高、耐溫性,密封性和反復性好、安裝檢修方便、作業安全可靠等特色。 EO2型卡套接頭的作業原理是將鋼管插入卡套內,使用卡套螺母鎖緊,沖突卡套,切入管子而密封。它與鋼管銜接時不需焊接,有利于防火、防爆和高空作業,并能消除焊接不小心帶來的弊端。因此它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控設備管路中的一種較為先進的銜接件??ㄌ捉宇^適用于油、氣、水等管路銜接。
【查看】EO2型功能螺母卡套安裝注意事項: (1)必定要用記號筆做記號。一來工人自己可以斷定是否擰到位,二來便于管理人員檢查。 (2)螺母不要擰過頭,特別是≤1/2”的小尺度卡套接頭,由于緊固起來比較輕松,因此簡單擰過頭。假如擰過頭,可能會損壞螺紋和卡套,甚至破壞TUBE管,形成走漏危險。 (3)運用帶螺紋端的卡套接頭(如Male Connector、FemaleConnector)時要注意螺紋的類型(或規范),是NPT(60°圓錐管螺紋,美標產品常用)、PT(55°圓錐管螺紋,國內常用,日本也用得較多),仍是其它類型。 (4)不要在管路有壓力的情況下裝置和緊固卡套接頭。 (5)不要混用不同原料或不同品牌的卡套接頭部件(接頭本體、螺母、卡套)。 (6)緊固卡套接頭時,切勿旋轉接頭本體,而應固定接頭本體并旋轉螺母。 (7)防止對未運用過的卡套接頭進行不必要的拆卸(收貨時庫房保管員可以對不同規格的卡套接頭抽一兩個,拆開檢查前、后卡套是否裝反)。 (8)確??ㄌ捉宇^外表清潔(內包裝塑料袋只要在裝置時才干拆開),裝置進程要隨時將打開的接頭封起來(可以用無塵膠帶)。 (9)彎頭處裝置卡套接頭時,有必要確保直管段L(參見圖11)不小于表1中的數值。由于彎管后,越接近彎頭的TUBE管外表會變得越不平,假如卡套接頭太接近彎頭,密封效果會變差,產生走漏危險。別的,有必要先彎管,再裝卡套接頭,而不能裝好卡套接頭后彎管。
